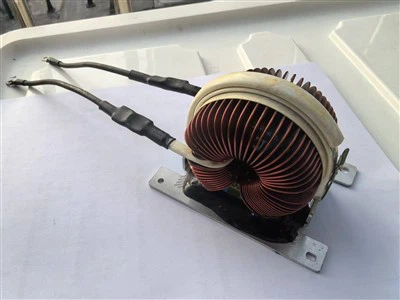

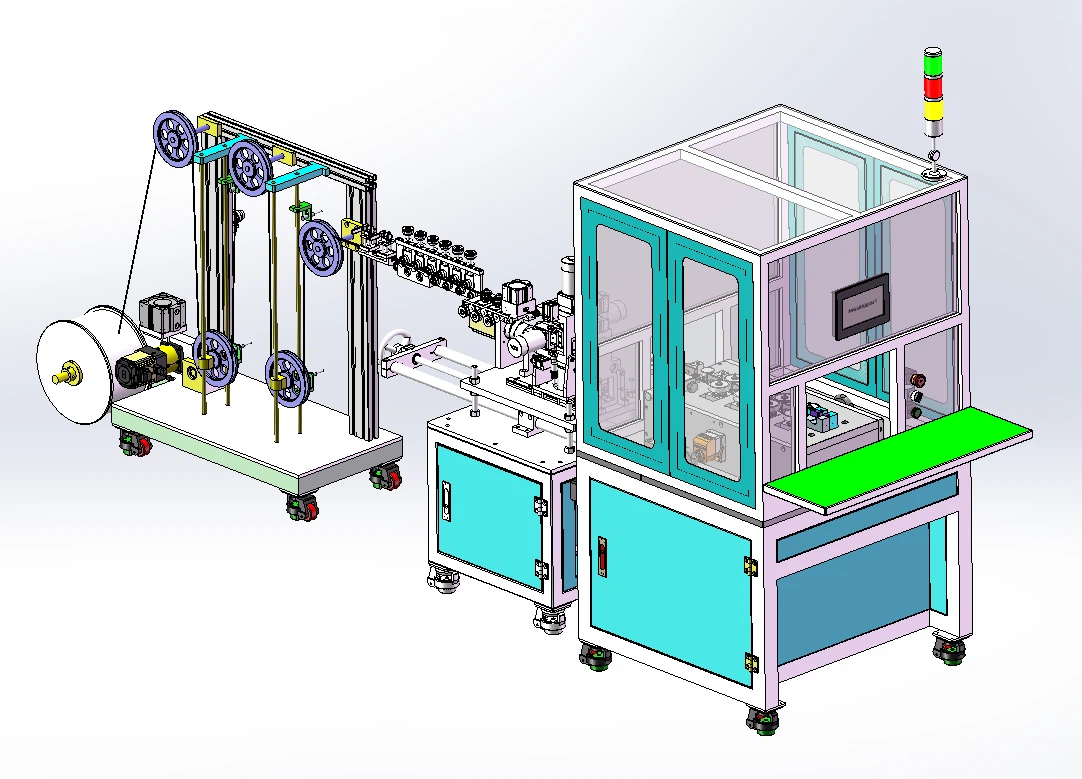

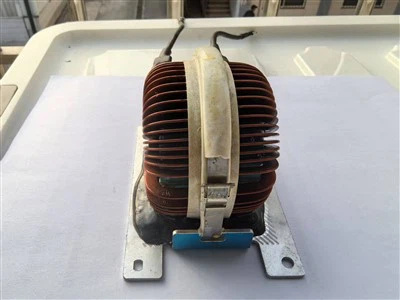

Bobineuse de fil plat entièrement automatique d'inducteur

Informations globales de la bobineuse de fil plat d'inducteurs de mode commun

Configuration de l'équipement

capacité de processus de la bobineuse

La marque des composants

Exigences techniques

1. Enroulement entièrement automatique, sans endommager le fil, le nombre de bobines peut être réglé et le nombre de bobines est précis.
2. Alimentation : monophasé-AC 220 V 50 Hz (configuration du cordon d'alimentation : 5 mètres).
3. Pression de l'air : 5-6 kgf/cm2 (tuyauterie noire, longueur 5 mètres, l'équipement est livré avec un filtre régulateur).
4. Puissance totale : puissance de démarrage 3KW, puissance de travail 1KW.
5. Le bruit est inférieur à 70 dB/m (norme de test : mesuré à une hauteur de 1,2 m et à une distance de 1 m).
6. L'automate peut stocker au moins 100 types de programmes de produits.
7. En cas de dommages à l'automate dus au courant électrique, un point de connexion sans tension (contact de connexion 0 V) doit être réservé sur l'équipement.
8. Fonctionnement continu pendant 10 heures. Il est recommandé de s'arrêter au moins 1 heure (l'arrêt est un arrêt sans remontage).

Bobineuse PFC

Remarque : 1) Surveillance de la pression atmosphérique. Une alarme se déclenchera si la pression de l'air ne répond pas aux exigences. 2) Aucun dommage au fil.

Remarque : Le filtre à air est équipé d'une vanne de vidange manuelle automatique.

Remarque : La précision de la taille du mécanisme de formage (moule) est garantie à 0,1 mm près ; la finition de surface du moule de formage est inférieure à 0,8 mm.

1) Machine à dénuder mécanique

Remarque : 1) Le couteau à éplucher est facile à installer et rapide à remplacer ; 2) La durée de vie du couteau est supérieure à 140 heures ; 3) Il doit y avoir un dispositif de collecte pour les débris du film de pelage après le pelage.

2) Mécanisme de sur-enroulement ---- Mécanisme intégré de la bobineuse

Remarque : 1) Fabriqué à partir de matériaux qui n'endommagent pas la peinture de surface du fil ou qui ont une grande douceur ; 2) Aucun dommage au fil n’est produit.

3)Dispositif d'alimentation en fil - Mécanisme interne du cadre de pose de fil

Remarque : 1) La précision du système d'alimentation en fil de type à rouleaux-garantit une erreur de 100 mm/0,3 mm sur le site ; 2) Aucun dommage au fil ni rupture de la peau ne doit se produire.

4) Support d'alimentation en fil servo

Remarque : 1) Type à rouler-, pas besoin de soulever et de placer ; 2) Fonction d'alarme de défaut pour la grille (connexion sans fil et par câble) ; 3) Avec mécanisme de contrôle de tension (contrôle du contrepoids, fournissant différents poids avec différents contrepoids).
