Éolienne d'enveloppe de manchon de double bras pour le transformateur à haute fréquence

Machine d'enroulement de boîtiers à double bras GWD‑S22|Enrouleur automatique de bobine de transformateur



La bobineuse de manchons à double bras GWD‑S22 intègre le filetage des manchons, l'enroulement, le rubanage intercouche et la formation de parois de barrière. 5000RPM à grande vitesse pour la production de transformateurs et d'inductances haute fréquence. Prend en charge la configuration de lignes de production multifilaires, toronnées et en ligne.



Présentation du produit :

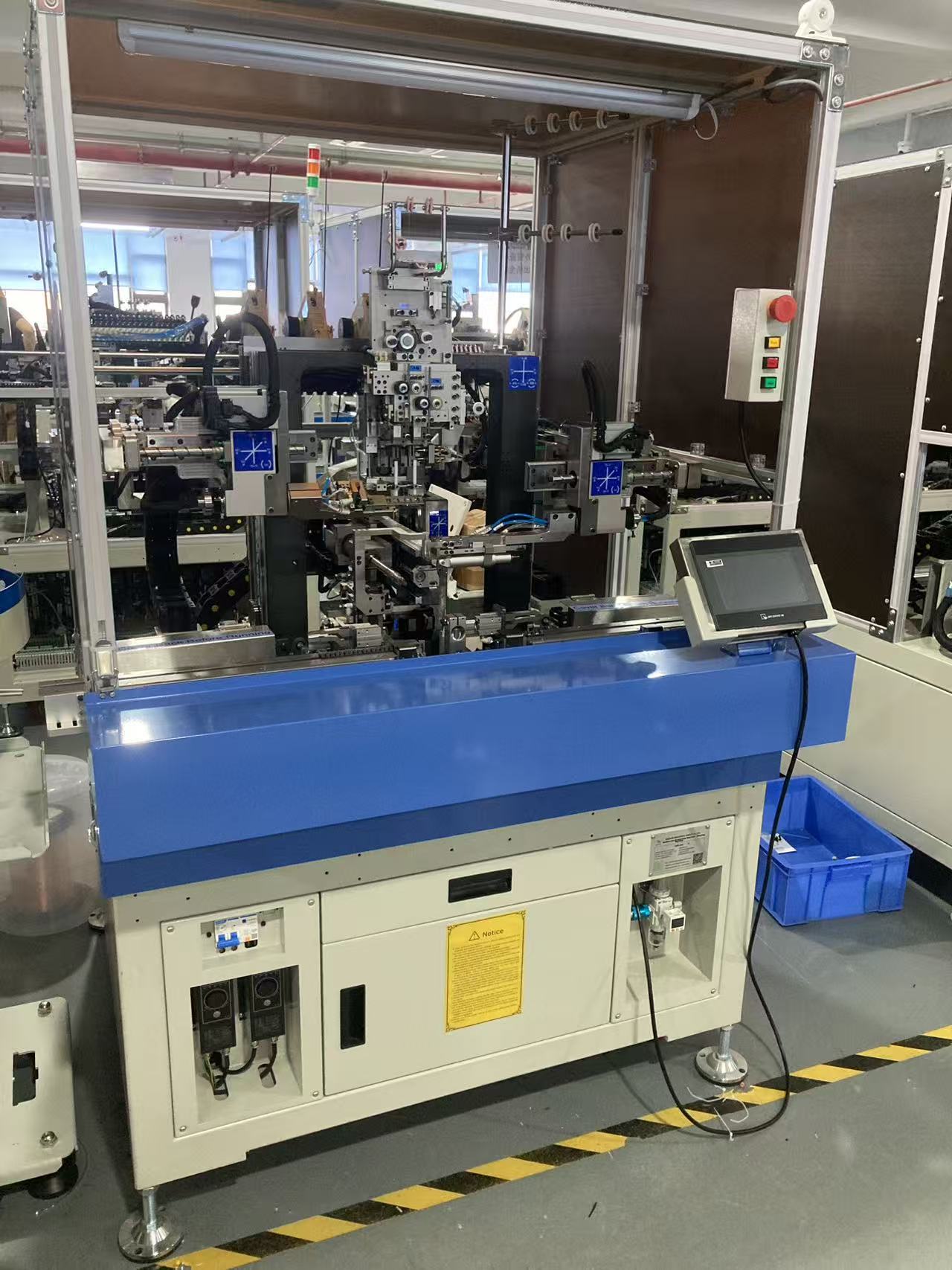

La bobineuse de boîtiers à double bras GWD‑S22 est une solution de bobinage automatique haute performance conçue pour les transformateurs haute fréquence, les inductances de puissance et le bobinage de bobines de composants magnétiques.



Contrairement aux bobineuses à un seul bras classiques qui séparent l'enfilage, l'enroulement et le rubanage des manchons en plusieurs stations autonomes, cette bobineuse de boîtiers à double bras réalise l'insertion des manchons, l'enroulement multifils, le ruban isolant intercouche et la formation de ruban barrière en un seul cycle de machine, réduisant considérablement la manipulation manuelle et le transfert de produits intermédiaires.



Le temps de cycle standard atteint seulement **8 secondes par enroulement** (sous réserve des paramètres du processus d'enroulement).
Il prend en charge un fonctionnement autonome ou une combinaison modulaire de lignes de production en ligne de 2 unités, 4 unités, 8 unités ou plus, permettant une expansion flexible de la capacité pour une fabrication à faible mixité et de gros volumes ainsi que pour une production multivariée en petits lots.



Plusieurs variantes mécaniques sont disponibles : configurations de filetage à double bras simple ligne monotube, double bras double ligne double tube, double bras trois lignes trois tubes et double bras quatre lignes trois tubes pour répondre aux différentes exigences des bornes du transformateur.

1. Architecture servo synchronisée à double bras robotique

Cette bobineuse de manchons à double-bras-bobinage- adopte **12 servomoteurs entraînant deux bras robotiques**, mettant en œuvre un contrôle de mouvement coordonné multi-axes pour les opérations d'alimentation des manchons, d'enfilage, de disposition des fils et de rubanage.



- La base de la machine de coulée de haute précision élimine la résonance sous une rotation de broche à grande vitesse maximale de 5 000 tr/min, évitant ainsi le déplacement de la bobine, le désalignement et le décalage du manchon qui se produisent fréquemment sur les équipements de bobinage à faible rigidité.



- La logique de mouvement synchronisé résout le conflit mécanique entre l'insertion du boîtier du manchon et le routage des fils ; il peut traiter jusqu'à 6 fils automatiques, former un pliage à angle droit pour les bornes de fil et réaliser une terminaison à double fil à double manchon au début et à la fin des bobines.



2. Mécanisme d'alimentation en fil universel pour conducteurs fins et multibrins

Une structure d'alimentation en fil épais et fin partagée est mise en œuvre pour couvrir les types de conducteurs complexes allant du fil unique de 0,1 mm minimum jusqu'au **fil de Litz à 1 200 brins**. Il fonctionne pour le fil émaillé, le fil recouvert de soie, le fil FIW, le fil recouvert d'un film et le fil isolé à trois couches.



- Le module optionnel spécial prend en charge le traitement des fils toronnés ultra-fins de 0,06 mm × 600 brins.

- Compatible avec les types de bobines verticales et horizontales, couvrant la plupart des spécifications de bobines de transformateur standard avec un diamètre extérieur maximum de bobine de 85 mm et une longueur maximale de manchon de 125 mm.

- La géométrie cohérente du dévidage du fil empêche les rayures du film d'émail, l'étirement des conducteurs ou la dispersion des brins lors du bobinage à grande vitesse.



3. Station intégrée de formation de ruban adhésif et de murs-barrières

Deux stations intégrées (station de rubanage + station de ruban barrière) fusionnent l'emballage d'isolation intercouche et la formation de murs barrières en un seul flux de travail, au lieu d'un rubanage manuel post-traitement.



- L'emballage continu du ruban isolant, l'application du ruban intercouche et l'emballage du ruban barrière sont programmables.

- La machine offre une surveillance en temps réel de plusieurs défauts : alarme de ruban plié, alarme de problème d'alimentation du manchon, alarme de rupture de fil et alarme de manque de ruban. Ces protections basées sur des capteurs réduisent le taux de rebut causé par les défauts de la couche isolante.

4. Système de contrôle dédié à la bobineuse

Le système de contrôle de la bobineuse dédié GREWIN exécute la logique complète du processus. Les opérateurs configurent les paramètres de bobinage, les séquences d'enregistrement, les décalages de position des manchons et les profils de mouvement via une IHM à écran tactile.



- Des séquences d'enroulement complexes, notamment un enroulement multifils sur la même couche, un enroulement sandwich ABBA et un enroulement à boucle mâle-femelle, peuvent être programmées ou développées sur mesure en fonction des échantillons de pièces du client.

- Le système prend en charge le stockage des recettes pour un changement de produit rapide, minimisant ainsi les temps d'arrêt entre les différents modèles de transformateur.



5. Modules de processus modulaires évolutifs

Le cadre mécanique réserve des interfaces de montage pour les modules de processus en option, afin que les clients puissent étendre les capacités de la machine sans acheter de nouvel équipement :



Enroulement de ruban d'extrémité de fil (remplacer le manchon), repliage de ruban adhésif, petit ruban adhésif, enroulement de feuille de cuivre, reliure d'extrémité de fil, traitement de manchon bicolore noir et blanc, pied de reliure à fil volant, stations à double mur de soutènement, deux stations de revêtement en caoutchouc, dénudage laser pour fil isolé/enrobé de film à trois couches, enroulement de papier Nuomei sans cadre.

Configuration standard

✅ Station de ruban adhésif intégrée + station de ruban barrière, enroulement complet du transformateur en cycle unique
✅ Alimentation automatique des manchons et positionnement automatique ; aucun réglage mécanique manuel requis pour la configuration du manchon
✅ IHM de programmation intuitive, sauvegarde et rappel des recettes pour un changement rapide de produit
✅ Structure de cadre en fonte de haute précision pour une stabilité continue à long terme
✅ Système d'alarme de défaut multicanal pour ruban, manchon, rupture de fil et manque de matériel



Configuration facultative/évolutive

Connexion en ligne multi-machines, enroulement de ruban d'extrémité de fil au lieu de manchon, repliage de ruban, collage de petits rubans, enroulement de feuille de cuivre, reliure d'extrémité de fil, enroulement multifils de même couche, enroulement de trois fils dans une seule couche, manchons noirs et blancs, pieds de reliure à fil volant, doubles positions de mur de soutènement, doubles positions de revêtement en caoutchouc, pelage laser pour fil isolé multicouche, enroulement de papier Nuomei sans cadre, enroulement sandwich ABBA, enroulement de boucle mâle-femelle.
Un développement de processus personnalisé basé sur des échantillons physiques du client est disponible.



Spécifications techniques



Article	Spécification
Nombre de broches	1
Vitesse maximale	5000 tr/min
Diamètre extérieur maximum de la canette	85MM
Longueur totale des manches	125MM
Diamètre de fil applicable	0,1--0,8 millimètres
Système de contrôle	Système de contrôle de bobineuse dédié GREWIN
Spécifications de l'alimentation	AC220V 50HZ
Spécifications de l'alimentation en air	0.5--0.6
Dimensions de la machine	1200(L)*1100(W)*1800(H)
Puissance nominale	3000W
Poids de la machine	450KG
Servomoteur	12 pièces
Structure	2 bras robotiques





Application et compatibilité

La bobineuse de boîtier à double bras GWD‑S22 est conçue pour les fabricants de transformateurs haute fréquence, de transformateurs SMPS, d'inductances de puissance et de composants magnétiques. Il répond aux exigences de production des transformateurs de taille conventionnelle ainsi qu'aux processus de bobinage sophistiqués en plusieurs étapes. La machine peut fonctionner comme une unité autonome ou être intégrée à des lignes de production entièrement automatisées.



Questions techniques fréquemment posées

Q1 : Quelle est la principale différence entre une bobineuse de manchons à double bras et une bobineuse de canette ordinaire ?

R : Les enrouleurs de bobines ordinaires terminent uniquement l’enroulement des fils. La structure à double bras de cette machine réalise automatiquement le filetage des manchons, le boîtier des bornes, le rubanage intercouche et la formation de paroi barrière en ligne, supprimant ainsi de multiples opérations manuelles de post-enroulement.



Q2 : Cette machine peut-elle gérer du fil de Litz/du fil multibrins ?

R : Oui. Il prend en charge le fil de Litz jusqu'à 1 200 brins. Une structure dédiée en option pour les fils toronnés ultra fins de 0,06 mm × 600 brins est disponible. Compatible avec le fil émaillé, le fil recouvert de soie, le FIW et le fil isolé à 3 couches.



Q3 : Puis-je connecter plusieurs machines GWD‑S22 en une seule ligne de production ?

R : Oui. Les interfaces mécaniques et électriques modulaires prennent en charge la combinaison en ligne de 2 unités/4 unités/8 unités pour la production de masse.



Q4 : Le développement de processus de bobinage personnalisés est-il pris en charge ?

R : Oui. Nous pouvons développer une logique de bobinage spéciale telle que le bobinage sandwich ABBA, le bobinage papier Nuomei sans cadre selon les échantillons fournis par le client.
